CLZⅡ系列船用立式自吸离心泵

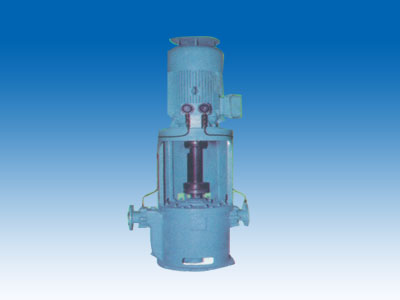

CLZⅡ系列船用立式自吸离心泵

概述

CLZⅡ系列船用立式自吸离心泵具有体积小、重量轻、自吸性能好、效率高、安装使用方便等特点，其关键技术获国家专利。适用于各种船舶作舱底泵、压载泵、冷却泵和消防泵及其它装置配套使用。输送介质温度不高于80℃。泵的进、出口法兰符合GB9113.3（PN=1.6MPa）和GB2505（PN=1.6MPa）标准。

型号示例和说明

表1

型号	电压380伏 380V 频率50Hz 50Hz
	泵的主要性能参数
	流量 m³/h	扬程 m	转速 r/min	汽蚀余量 m	轴功率 kW	配用功率 kW	单泵重量 Kg
40CLZⅡ-2	5	60	2900	3.5	4.3	5.5
40CLZⅡ-2A	4	54		3.5	3.1	5.5
40CLZⅡ-2B	4	38		3.5	2.2	4
50CLZⅡ-4.5	12.5	32		4	2.7	4
50CLZⅡ-4.5A	11.2	26		4	1.93	3
50CLZⅡ-4.5B	10	28		4	1.86	3
50CLZⅡ-4.5C	10	20.5		4.5	1.33	2.2
50CLZⅡ-6	20	32		4	3.6	5.5
50CLZⅡ-6A	17	28		4	2.64	4
50CLZⅡ-9	27	14.5		4	1.87	3
50CLZⅡ-9A	21	12		4	1.25	2.2
50CLZⅡ-7	12.5	20		4	1.33	2.2
50CLZⅡ-7A	10	17		4	0.91	1.5
50CLZⅡ-7B	10	14		4	0.76	1.5
50CLZⅡ-3	12.5	50		4	4.9	7.5
50CLZⅡ-3A	10	45		4	3.5	5.5
50CLZⅡ-3B	10	32		4	2.5	4
50CLZⅡ-4	20	50		4	6.5	7.5
50CLZⅡ-4A	17	46		4	5.1	7.5
50CLZⅡ-4B	17	36		4	4	5.5
65CLZⅡ-9	25	20		4	2.3	3
65CLZⅡ-9A	21	17		4	1.62	2.2
65CLZⅡ-6	25	32		4	4.2	5.5
65CLZⅡ-6A	23	27.1		4	3.3	5.5
65CLZⅡ-6B	21	28		4	3.1	4
65CLZⅡ-5	25	45		4	6.52	7.5

续上表

型号	电压380伏 380V 频率50Hz 50Hz
	泵的主要性能参数
	流量 m³/h	扬程 m	转速 r/min	汽蚀余量 m	轴功率 kW	配用功率 kW	单泵重量 Kg
100CLZⅡ-17A	72	18	2900	4.5	5.8	7.5
100CLZⅡ-12	80	32		4.8	10.75	15
100CLZⅡ-12A	72	28		4.8	8.6	11
100CLZⅡ-8	80	50		4.8	17.9	22
100CLZⅡ-8A	72	46		4.8	15.3	18.5
100CLZⅡ-6	80	80		5	32.9	37
100CLZⅡ-6A	72	75		5	28.8	37
100CLZⅡ-18.5	100	20		5	8.25	11
100CLZⅡ-18.5A	95	18		5	7.3	11
100CLZⅡ-13	100	32		5	12.5	18.5
100CLZⅡ-13A	95	28		5	10.7	15
100CLZⅡ-9	100	50		5	22	30
100CLZⅡ-9A	95	45		5	19.4	30
100CLZⅡ-6.5	100	80		5	36.3	45
100CLZⅡ-6.5A	95	75		5	33.44	45
100CLZⅡ-5	100	120		5	65.33	75
100CLZⅡ-5A	95	110		55	58.06	75
100CLZⅡ-5B	90	97		5	48.5	55
125CLZⅡ-5	120	120		5	67.6	90
125CLZⅡ-5A	114	108		5	57.8	75
125CLZⅡ-5B	108	97		5	50	75
125CLZⅡ-23	160	20		5.2	14.1	18.5
125CLZⅡ-16.5	160	32		5.2	21.1	30
125CLZⅡ-16.5A	150	28		5.2	17.9	22
125CLZⅡ-12	160	50		6	30.7	37
125CLZⅡ-12A	150	46		6	26.5	30
125CLZⅡ-8	160	80		6	58.1	75
125CLZⅡ-8A	150	75		6	51	75
125CLZⅡ-8B	150	68		6	47.1	55
125CLZⅡ-13	200	50		6	38.34	45

续上表

型号	电压380伏 380V 频率50Hz 50Hz
	泵的主要性能参数
	流量 m³/h	扬程 m	转速 r/min	汽蚀余量 m	轴功率 kW	配用功率 kW	单泵重量 Kg
125CLZⅡ-13A	185	45		6	31.9	37
125CLZⅡ-9	200	80		6	70.3	90
125CLZⅡ-9A	180	72		6	57	75
125CLZⅡ-7	200	125		6	109.77	132
125CLZⅡ-7A	190	112.8		6	94.1	110
125CLZⅡ-7B	180.5	101.8		6	82	110
150CLZⅡ-10	265	86		5.5	100.1	132
150CLZⅡ-10A	251	77		5.5	84.86	110
200CLZⅡ-11.5	300	32		5	43.6	55
200CLZⅡ-11.5A	282	28.3		5	36.8	45
200CLZⅡ-11.5B	264	24.8		5	30.73	37
200CLZⅡ-24.5	450	15		6	29.2	37
200CLZⅡ-24.5A	418	13		6	23.86	30
200CLZⅡ-10	400	45		5.2	75.4	90
200CLZⅡ-10A	380	41		5.2	66.27	90
200CLZⅡ-10B	340	32.5		5.2	47	55
250CLZⅡ-16	500	28		5.5	63.5	75
250CLZⅡ-16A	475	25.3		5.5	55.45	75

表2

型号	电压440伏 440V 频率60Hz 60Hz
	泵的主要性能参数
	流量 m³/h	扬程 m	转速 r/min	汽蚀余量 m	轴功率 kW	配用功率 kW	单泵重量 Kg
40CLZⅡ₁-2	6	87.4	3500	4	7.93	11
40CLZⅡ₁-2A	4.8	77.7		4	5.64	7.5
40CLZⅡ₁-2B	4.8	54.7		4	3.97	5.5
50CLZⅡ₁-4.5	15	46		4.4	4.7	5.5
50CLZⅡ₁-4.5A	13.4	37.4		4.4	3.41	5.5
50CLZⅡ₁-4.5B	12	40.3		4.4	3.3	4
50CLZⅡ₁-4.5C	12	29.5		4.4	2.41	3
50CLZⅡ₁-6	24.1	46.6		4.4	6.24	7.5
50CLZⅡ₁-6A	20.4	40.3		4.4	4.57	5.5
50CLZⅡ₁-9	32.6	21.1		4.4	3.29	5.5
50CLZⅡ₁-9A	25.2	17.3		4.4	2.16	3
50CLZⅡ₁-7	15	29.1		4.4	2.33	4
50CLZⅡ₁-7A	12	24.5		4.4	1.57	2.2
50CLZⅡ₁-7B	12	20.1		4.4	1.31	2.2
50CLZⅡ₁-3	15	72		4.4	8.4	11
50CLZⅡ₁-3A	12	64.8		4.4	6.1	7.5
50CLZⅡ₁-3B	12	46		4.4	4.3	5.5
50CLZⅡ₁-4	24	72		4.4	11.2	15
50CLZⅡ₁-4A	20.4	66.2		4.4	8.8	11
50CLZⅡ₁-4B	20.4	51.8		4.4	6.85	11
65CLZⅡ₁-9	30.2	29.1		4.4	3.9	5.5
65CLZⅡ₁-9A	25.2	24.5		4.4	2.8	4
65CLZⅡ₁-6	30.2	46.6		4.4	7.5	11
65CLZⅡ₁-6A	27.5	39		4.5	5.72	7.5
65CLZⅡ₁-6B	25.2	40.3		4.5	5.42	7.5
65CLZⅡ₁-5	30.2	65.6		4.5	11.47	15
65CLZⅡ₁-5A	27	52.5		4.5	8.2	11
65CLZⅡ₁-4.5	30.2	87.4		4.4	16.3	22
65CLZⅡ₁-4.5A	26.4	77.7		4.4	12.7	15
65CLZⅡ₁-4.5B	24	54.7		4.6	8.12	11

表2

型号	电压440伏 440V 频率60Hz 60Hz
	泵的主要性能参数
	流量 m³/h	扬程 m	转速 r/min	汽蚀余量 m	轴功率 kW	配用功率 kW	单泵重量 Kg
65CLZⅡ₁-3	30	115	3500	4.9	26.8	30
65CLZⅡ₁-3A	26.4	108		4.9	22.2	30
65CLZⅡ₁-3B	24	73.4		4.9	13.7	18.5
65CLZⅡ₁-8	42	46		5.5	9.6	11
65CLZⅡ₁-8A	38.4	40.3		5.5	7.66	11
65CLZⅡ₁-5.5	42	70		4.9	15.1	18.5
65CLZⅡ₁-5.5A	27.3	56		4.9	8	11
80CLZⅡ₁-13	54.3	30.6		5.4	7.8	11
80CLZⅡ₁-13A	48	25.9		5.4	5.94	7.5
80CLZⅡ₁-9	60	46		5.5	12.5	15
80CLZⅡ₁-9A	54	37		5.5	9.4	11
80CLZⅡ₁-6	60.3	72.9		5.6	20.8	30
80CLZⅡ₁-6A	54	69		5.6	18.1	22
80CLZⅡ₁-6B	54	57.6		5.6	15.1	18.5
80CLZⅡ₁-7.5	72.4	72.9		4.9	25.2	30
80CLZⅡ₁-7.5A	66	67.7		4.9	21.7	30
80CLZⅡ₁-5.5	54.3	90.3		4.9	25.2	30
80CLZⅡ₁-5.5A	48	83.5		4.9	20.6	30
80CLZⅡ₁-5.5B	48	72		4.9	17.75	22
80CLZⅡ₁-5	72.4	116.6		5.2	43.1	55
80CLZⅡ₁-5A	68.4	103.7		5.2	35.8	45
80CLZⅡ₁-5B	64.8	93.4		5.2	31.1	37
80CLZⅡ₁-3	60.3	174.8		4.9	63.79	75
80CLZⅡ₁-3A	54	158		4.9	51.6	75
80CLZⅡ₁-3B	51	125.2		4.9	38.63	45
100CLZⅡ₁-17	96.5	29		4.5	11.9	15
100CLZⅡ₁-17A	86.4	25.9		4.5	9.83	15
100CLZⅡ₁-12	96.5	46.6		4.8	18.8	22
100CLZⅡ₁-12A	86	40.3		4.8	14.74	18.5
100CLZⅡ₁-8	96.6	72.9		5.2	32.5	37

表2

型号	电压440伏 440V 频率60Hz 60Hz
	泵的主要性能参数
	流量 m³/h	扬程 m	转速 r/min	汽蚀余量 m	轴功率 kW	配用功率 kW	单泵重量 Kg
100CLZⅡ₁-8A	86	66	3500	5.2	26.64	37
100CLZⅡ₁-6	96.5	116.5		5	57.74	75
100CLZⅡ₁-6A	86	108		5	49.58	55
100CLZⅡ₁-18.5	120.7	29		5	14.44	18.5
100CLZⅡ₁-18.5A	114	25.9		5	12.56	15
100CLZⅡ₁-13	120.7	46.6		5	21.87	30
100CLZⅡ₁-13A	114	40		5	18.25	22
100CLZⅡ₁-9	120.7	72.9		5.7	38.6	45
100CLZⅡ₁-9A	114	64.8		5.7	33.52	37
100CLZⅡ₁-6.5	120.7	116.5		5	63.8	75
100CLZⅡ₁-6.5A	114	108		5	57.79	75
100CLZⅡ₁-5	120	175		5	114.3	132
100CLZⅡ₁-5A	114	158		5	98.1	110
100CLZⅡ₁-5B	108	139.7		5	83.8	110
125CLZⅡ₁-5	144.8	174.5		5.5	118.6	160
125CLZⅡ₁-5A	136.8	155.5		5.5	99.84	132
125CLZⅡ₁-5B	129.6	139.6		5.5	86.4	110
125CLZⅡ₁-23	193	29		5.2	24.57	30
125CLZⅡ₁-16.5	193	46.6		5.2	37.1	45
125CLZⅡ₁-16.5A	180	40		5.2	30.63	37
125CLZⅡ₁-12	193	72.8		6	53.87	75
125CLZⅡ₁-12A	180	66		6	46.2	55
125CLZⅡ₁-8	193.1	116.6		6.2	102	132
125CLZⅡ₁-8A	180	108		6.2	88.2	110
125CLZⅡ₁-8B	180	98		6.2	81.39	110
125CLZⅡ₁-13	241.4	72.8		6	67.38	75
125CLZⅡ₁-13A	222	64.8		6	55.16	75
125CLZⅡ₁-9	241.4	116.6		6.4	125.6	160
125CLZⅡ₁-9A	216	103.7		6.4	100	132
125CLZⅡ₁-7	241	182		6	192.6	250

续上表

型号	电压440伏 440V 频率60Hz 60Hz
	泵的主要性能参数
	流量 m³/h	扬程 m	转速 r/min	汽蚀余量 m	轴功率 kW	配用功率 kW	单泵重量 Kg
125CLZⅡ₁-7A	228	162	3500	6	162.17	200
125CLZⅡ₁-7B	216	146.6		6	141.3	160
150CLZⅡ₁-10	319.8	125.5		5.5	176.2	200
150CLZⅡ₁-10A	301	110.8		5.5	146.43	200
200CLZⅡ₁-11.5	362	46.7	1750	5	76.7	90
200CLZⅡ₁-11.5A	338	40.7		5	63.47	75
200CLZⅡ₁-11.5B	316.8	35.7		5	53.1	75
200CLZⅡ₁-24.5	543	21.9		6	51.38	75
200CLZⅡ₁-24.5A	501	18.7		6	41.13	55
200CLZⅡ₁-10	482	65		5.2	131.2	160
200CLZⅡ₁-10A	456	59		5.2	114.44	132
200CLZⅡ₁-10B	408	46.8		5.2	81.22	110
250CLZⅡ₁-16	603	40.9		5.5	111.9	132
250CLZⅡ₁-16A	570	36.4		5.5	95.73	110
